Hoe werken warmtepompen?

Werking warmtepomp

Warmtepompen zijn wonderlijke apparaten. Ze halen warmte uit de lucht, water of de bodem, en brengen deze door middel van een complex proces naar een nog hogere temperatuur, zodat u er uw woning en tapwater mee kunt verwarmen. En het enige dat het apparaat verbruikt, is een beetje elektriciteit? Hoe dit precies werkt? Feenstra vertelt u graag meer over de werking van warmtepompen!

Doe de warmtepompkiezer

De werking van de warmtepomp uitgelegd

De werking van een warmtepomp is vergelijkbaar met de werking van een koelkast. Het principe is hetzelfde, maar dan omgekeerd: waar een koelkast warmte aan de lucht onttrekt en deze buiten de koelkast aan de lucht afgeeft (voelt u maar eens aan de achterkant), onttrekt een warmtepomp warmte aan de buitenlucht om deze in uw woning af te geven.

Net als een koelkast gebruikt een warmtepomp koudemiddel om temperatuurverschillen te creëren. Het geheim van koudemiddel is dat het al bij lage temperaturen verdampt en dan bij een hogere temperatuur condenseert. Deze natuurkundige principes zorgen dat een warmtepomp warmte aan de lucht kan onttrekken (verdampen) en weer af kan geven (condenseren).

De werking van een warmtepomp in 4 stappen

Stap 1: Verdamping

Een warmtepomp is een gesloten circuit waarin koudemiddel wordt rondgepompt. Bij aanvang van het proces is het koudemiddel vloeibaar. Doordat het koudemiddel al bij zeer lage temperaturen kookt, verandert het in de verdamper van een vloeistof in een gas. Tijdens dit proces wordt warmte onttrokken aan de bron. De bron kan zijn: buitenlucht, de bodem of grondwater.

Stap 2: Compressie

Het gas wordt van de verdamper naar een compressor getransporteerd, waar het gecomprimeerd wordt tot het onder hoge druk staat. Hierdoor stijgt ook de temperatuur van het gas. De compressor is het enige onderdeel van de warmtepomp dat stroom verbruikt.

Stap 3: Condensatie

Wanneer het hete gas condenseert, geeft het de eerder opgenomen warmte weer af. Deze warmte kan worden gebruikt voor de verwarming van de woning en voor het opwarmen van tapwater.

Stap 4: Expansie

Het inmiddels weer vloeibare koudemiddel wordt naar het expansieventiel geleid, waar de temperatuur en druk van het gecondenseerde gas wordt verlaagd. Hierna is het koudemiddel weer klaar voor een nieuwe cyclus, en wordt het opnieuw door de verdamper geleid.

Wat weet u van hybride warmtepompen? Doe de quiz!

Vraag 1/11

Wat is niet waar over een hybride warmtepompsysteem?

A. De warmtepomp wordt gecombineerd met een andere warmtebron, zoals een cv-ketel om verwarming in huis te regelen
B. Een warmtepomp werkt voornamelijk op elektra en haalt warmte uit de buitenlucht
C. Bij ondercapaciteit slaat de extra warmtebron, zoals een cv-ketel aan voor bijverwarming
D. Een hybride warmtepomp maakt geen geluid

Een hybride warmtepomp is een installatie waarbij de warmtepomp gecombineerd wordt met een andere warmtebron, zoals een cv-ketel. Een warmtepomp haalt warmte uit de buitenlucht. Hiervoor heeft de warmtepomp een buitenunit met een compressor. De compressor maakt het geluid dat vergelijkbaar is met een koelkast.

Volgende

Vraag 2/11

Welk antwoord over hybride warmtepompen is incorrect?

A. De hybride warmtepomp zorgt ervoor dat je minder gas verbruikt
B. Hybride warmtepompen zijn voor elke woning geschikt

Een hybride warmtepomp heeft veel voordelen. Helaas is het zo dat deze vorm van verwarming niet voor elke woning geschikt is. Ook behalen ze niet bij elke woning hetzelfde rendement. Laat u daarom goed adviseren voordat u een hybride warmtepomp aanschaft.
C. De hybride warmtepomp is de goedkoopste warmtepomp
D. U bent voorbereid op de energietransitie

Volgende

Vraag 3/11

Hoeveel gas bespaart u met een hybride warmtepomp?

Volgende

Vraag 4/11

Wanneer u normaal 1400m3 gas per jaar verbruikt, hoe lang duurt het dan gemiddeld totdat u met een hybride warmtepomp uw investering eruit haalt?

A. 2 tot 4 jaar
B. 5 tot 10 jaar

Uiteraard is de terugverdientijd afhankelijk van meerdere factoren. Gemiddeld genomen is een hybride warmtepomp rendabel vanaf 1400m3 gasverbruik per jaar. U bespaart dan zo’n €300 tot €600 per jaar. Een warmtepomp is dan met ongeveer 5 tot 10 jaar terugverdient. Maar ook wanneer u minder dan 1400m3 gas per jaar verbruikt kan een warmtepomp interessant zijn. Het kan in dat geval wel langer duren voordat u de investering terugverdient heeft. Hoe lang het duurt voordat u de investering heeft terugverdient hangt ook af van de prijs die u betaald voor gas en elektriciteit.
C. Meer dan 10 jaar

Volgende

Vraag 5/11

Hoeveel warmte produceert een warmtepomp per 1 kWh verbruikt stroom?

A. 1 tot 2 kWh warmte-energie
B. 3,5 tot 5 kWh warmte-energie

Een hybride warmtepomp gebruikt elektriciteit. Voor elke kWh aan elektrische energie levert de installatie naar schatting zo’n 3,5 kWh tot 5 kWh aan warmte terug. De pomp verbruikt dus stroom, maar geeft daarvoor meer warmte-energie terug. Zo bespaart u toch op uw gas- en energieverbruik. Het exacte verbruik verschilt per huishouden en woning. Er zijn meerdere omstandigheden die dit beïnvloeden. Denk hierbij aan de ligging van de woning, de grootte van het huishouden en de staat van het huis. Laat u daarom vooraf goed informeren.
C. 5,5 tot 8,5 kWh warmte-energie
D. Meer dan 9 kWh warmte-energie

Volgende

Vraag 6/11

Bij het installeren van een hybride warmtepomp moet altijd de cv-ketel vervangen worden.

Volgende

Vraag 7/11

Waarom is een hybride warmtepompsysteem duurzaam?

Met een hybride warmtepomp wordt hier bedoeld een warmtepomp in combinatie met een cv-ketel.

A. U stoot minder CO2 uit

Een hybride warmtepomp is een installatie waarbij de warmtepomp gecombineerd wordt met een andere warmtebron, zoals een cv-ketel. Hierbij regelt vooral het hybride warmtepompsysteem de verwarming van het huis. Als de warmtepomp onvoldoende warmte levert slaat ook de cv-ketel aan voor extra verwarming. Een hybride warmtepomp is dus een duurzame oplossing omdat u met een warmtepomp minder CO2 uitstoot. U verlaagt dus uw gasverbruik en CO2-uitstoot. Dit scheelt zo'n 40% ten opzichte van een cv-ketel!
B. U verbruikt helemaal geen aardgas

Volgende

Vraag 8/11

Wat kost een hybride warmtepomp gemiddeld?

A. €3.000 - €5.000

De kosten voor een hybride warmtepomp zijn zo’n €4.300 inclusief installatie en ISDE-subsidie. Dit is een schatting. Want de totaalkosten voor een hybride warmtepomp hangen af van meerdere factoren. Denk hierbij aan het vermogen van de warmtepomp, welke weer afhangt van de isolatie van het huis en het afgiftesysteem voor verwarming van de woning. Vraag voor een gepersonaliseerde prijsopgave een adviesgesprek aan met een van onze experts. En lees hier meer over de subsidiemogelijkheden voor het energiezuinig maken van uw woning.
B. €5.000 - €8.500
C. Meer dan €9.000

Volgende

Vraag 9/11

Is deze stelling juist of onjuist: Waar u de warmtepomp moet plaatsen, is bij wet vastgelegd.

Volgende

Vraag 10/11

Naast verwarmen, kan de hybride warmtepomp de woning ook koelen?

Volgende

Vraag 11/11

Kan een warmtepomp tapwater verwarmen?

Let op: het gaat hierbij om de hybride warmtepomp

Volgende

U bent zeer goed op de hoogte

U bent zeer goed op de hoogte over de techniek en (on)mogelijkheden van een hybride warmtepomp als duurzame(re) verwarming in huis. Heeft u interesse in een hybride warmtepomp voor uw woning? Doe dan de warmtepompcheck om te kijken of uw huis klaar is voor deze oplossing!

Doe de check

Uw kennis over het hybride warmtepompsysteem kan nog wat worden bijgeschaafd

Uw kennis over het hybride warmtepompsysteem kan nog wat worden bijgeschaafd. Wilt u zeker weten of een hybride warmtepomp geschikt is voor uw woning? Laat u wijsmaken op ons content platform Zorgeloos Wonen. Hier vindt u meer over de laatste ontwikkelingen op het gebied van duurzaam wonen.

Lees de 10 meest gestelde vragen over de warmtepomp

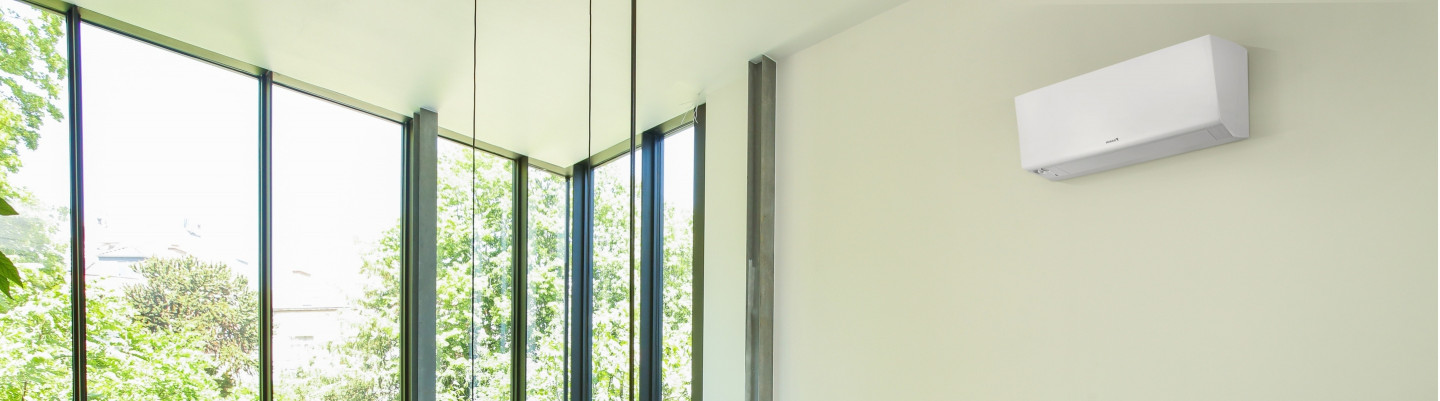

Werking warmtepomp vergeleken met werking airco

De werking van een warmtepomp is gelijk aan de werking van een split airco. Wanneer bovenstaand proces wordt omgedraaid, kan warmte worden onttrokken aan een ruimte en aan de buitenlucht worden afgegeven. Precies wat airco’s doen om ruimtes te koelen!

Doe de aircokiezer

De werking van een warmtepomp in de winter

Een warmtepomp werkt ook in de winter. In de winter is de lucht relatief koud, maar altijd nog warm genoeg om het koudemiddel onder druk te laten verdampen. Dit proces werkt ook bij temperaturen onder nul, tot maar liefst - 15 graden! De efficiency van de warmtepomp loopt dan wel terug. In een hybride warmtepompsysteem zal de cv-installatie bij lage buitentemperaturen bijspringen. In de bodem is de temperatuur stabieler, waardoor warmtepompen op bodemwarmte ook bij extreme kou efficiënt blijven werken.

De werking van verschillende soorten warmtepompen

Het basisprincipe van een warmtepomp is vrijwel altijd hetzelfde. Het verschil zit met name in de bron waaraan de warmte wordt onttrokken, en het medium waaraan de warmte wordt afgegeven. Hieronder leest u meer over de werking van de verschillende soorten warmtepompen.

Werking lucht-water warmtepomp

De lucht-water warmtepomp is het meest voorkomende type warmtepomp. De warmte wordt uit de lucht gehaald, en afgegeven aan verwarmings- en/of tapwater. Het grote voordeel is dat hiervoor geen ingewikkelde installatie nodig is.

Werking hybride warmtepomp

Een hybride warmtepomp is een systeem waarin een warmtepomp samenwerkt met een extra warmtebron. Vaak is dit een cv-ketel. Deze kan bijspringen als er extra capaciteit wordt gevraagd, bijvoorbeeld als het extreem koud is.

Werking warmtepompboiler

Een warmtepompboiler is een warmtepomp, die warmte afgeeft aan tapwater dat is opgeslagen in een boiler. De warmtepompboiler kan als warmtebron lucht, het grondwater of aardwarmte gebruiken. In de meeste gevallen gebruikt de boiler echter lucht.

Werking warmtepomp met bodemwarmte

Een warmtepomp op bodemwarmte (ook wel grondgebonden warmtepomp genoemd) haalt warmte uit de bodem. Het voordeel hiervan is dat de temperatuur van de bodem vrij constant is. Hierdoor kunnen deze warmtepompen ook bij lage buitentemperaturen worden gebruikt. Nadeel is dat voor deze installaties een bron in de grond moet worden geboord. En dat is een forse ingreep. Om deze reden levert Feenstra (nog) geen bodemwarmtepompen.

Werking warmtepompen grondwater (of WKO)

Een wko warmtepomp gebruikt de warmte van grondwater voor verwarming, warm water en koeling. Deze warmtepomp gebruikt water in ondergrondse aquifers. En wordt met name toegepast om kantoren te verwarmen en koelen. Feenstra levert deze oplossing niet

Werking booster warmtepomp

Een booster warmtepomp is speciaal ontwikkeld om tapwater te verwarmen. De booster warmtepomp gebruikt hiervoor vaak een (water) bron met lage temperatuur, bijvoorbeeld een lage temperatuur warmtenet, om water tot hoge temperaturen (tot zo’n 65 graden) te verwarmen.
